适用场合：

本品适用于冶金、化工、矿山、石油纺织等工矿企业，地下工程、污水处理等含有固体、半固体的浮游物、粘液物、废水池以及其它含酸、含碱和含油的液位自动控制和报警。



 性能特点：

ZN 系列排污泵控制箱系国内新型的给水、排水自动控制装置，它是老式浮球液位控制装置的更新换代产品。 本产品由超声波传感器和电气控制箱两部分组成。超声波传感器是一种非接触式距离测量产品，它由超声波换能器和信号变送器构成。输出4-20mA 标准信号，具有测量准确、可靠性高。耐腐蚀、寿命长等优点。同时可远离被测物体安装，维修方便。电气控制箱设有手动和自动两种工作方式，可分为室内型和室外型两种。采用无触点控制，面板装有灯光显示，表示电机的运行状态，有液位、距离等显示，还有远传信号，以便主控站及时对本装置进行监视。
●无触点控制结构
●超声波检测原理
●浮球液位控制装置的更新换代产品



 技术参数：

本控制箱与超声波传感器组成水泵控制器，对1-2 台水泵的供水、排水液位自动控制。
本产品有手动、自动工作方式，在自动工作方式时水泵根据传感器信号自动工作。
本产品可对液位的任意位置设定，可同时启动双泵或分别启动双泵，也可以低位时启动单泵，高位时启泵。

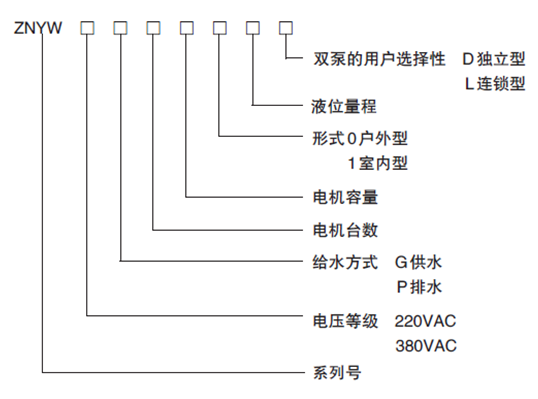

 产品型号及含义：

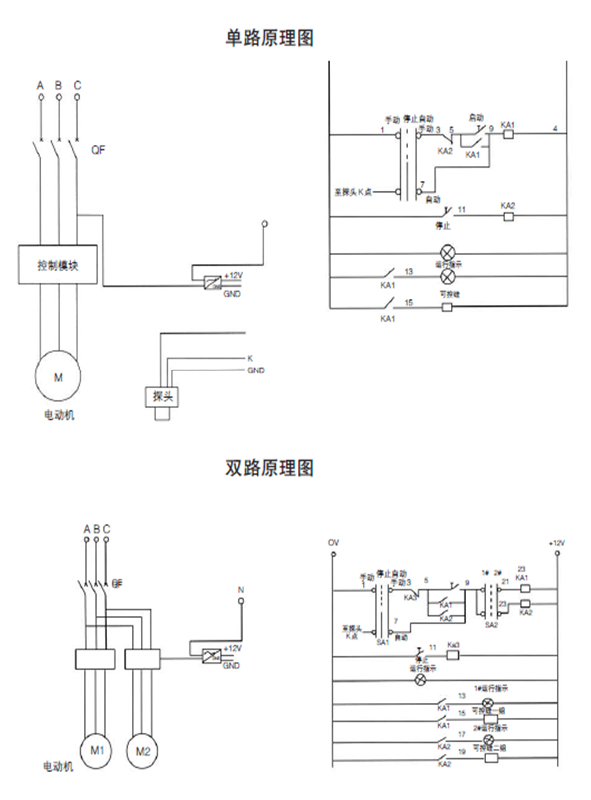

 电路方案：



 订货须知：

1、控制电缆长度超过10 米应提出要求增加电缆长度。
2、泵的动力电缆和电源的动力电缆由用户自备，控制电缆由供方提供。
3、定货时要注明产品名称和型号规格。

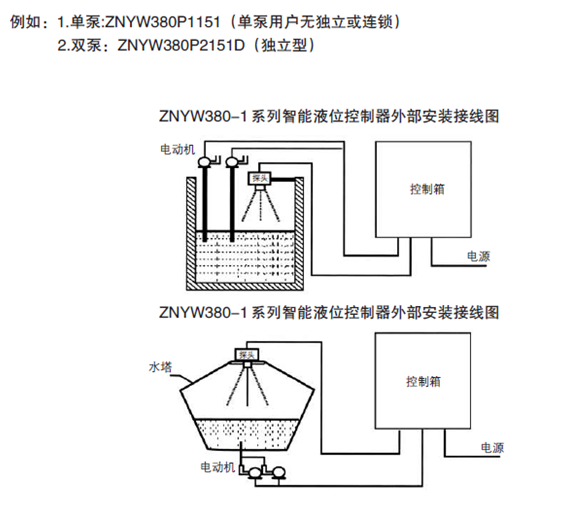

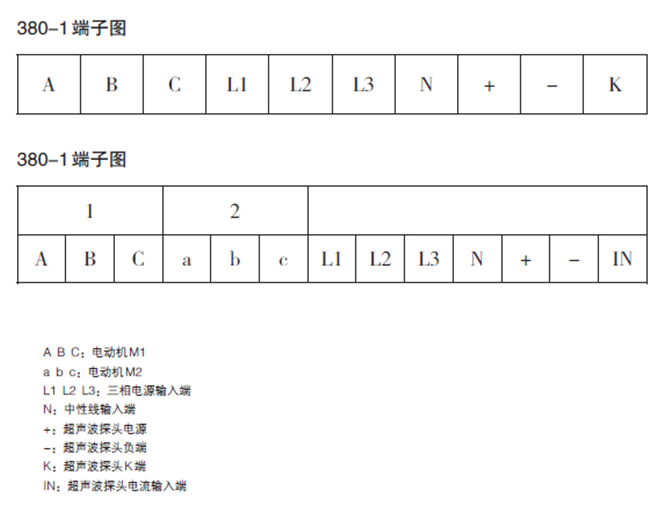

 接线图：
